水阻啟動柜也稱水阻柜，液阻柜，液阻軟起動柜，液態電阻起動柜，水電阻啟動柜，液阻啟動柜等等，可分為鼠籠型和繞線式兩種類型，也可分為高壓和低壓兩種類型，水阻啟動柜產品自投入市場以來，深受用戶的好評，那么水阻啟動柜中的電氣元件有哪些，有什么作用?
有著15年電氣經驗的源創電氣為大家簡單介紹一下：

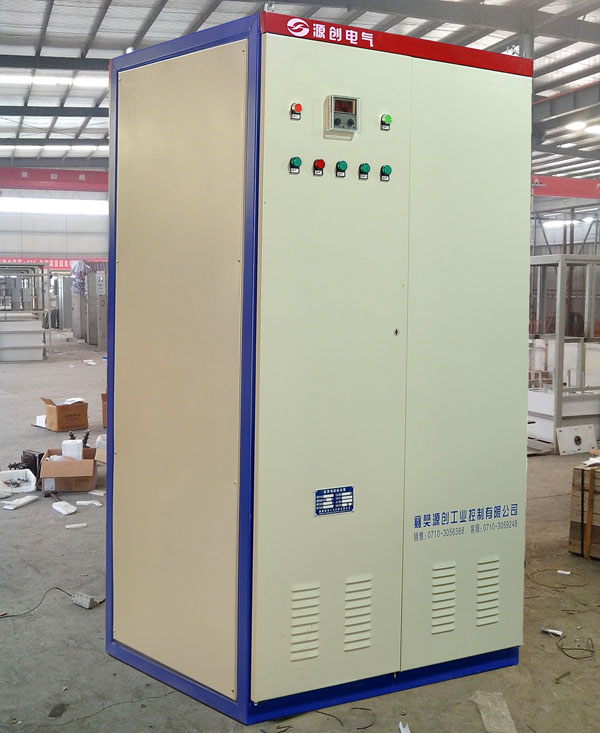

水阻啟動柜以高壓開關柜結構形式為基礎進行優化組合設計，積木式組裝，具有結構緊湊、外形美觀統一、現場安裝調整方便、安全可靠等特點。
水阻啟動柜主要由柜體、電氣室、電液箱和傳動機構四部份組成，下面介紹一下各部分的電氣元件及作用:
(1)柜體
由角鋼和金屬薄板焊接而成，柜體內預留有工作接地和接地母線，為保證柜體接地良好，應妥善與保護接地連接牢固，柜內應保持清潔、干凈，其—次進出線均采用高壓電纜連接下進下出。
(2)電氣室
電氣室內安裝有各種用于在主機起動過程中參與控制保護的低壓電氣元件、PLC等，門是安裝有操作開關、信號燈等，室的下部安裝的是二次外接端子排，電氣室的電源為AC380V，15A(三相四線)及±KM即可。
(3)傳動機構
傳動機構在柜內上部，主要作用是由傳動機電機帶動極板運動以改變電阻的大小來實現軟起動，應定期(每月）進行檢測、維護，以保證機構運轉靈活。
電阻的大小對應有四個特征位置，分別有四個位置開關，分別是初限位、初限位保護、未限位、未限位保護，其中初、末限位間的間距，是本液態軟起動裝置的有效控制行程，在初限位處電阻最大，末限位處電阻最小(接近為0)，初、未限位保護是控制傳動機構的最大活動空間，它們動作時均有報警輸出，但只作為警示信號，不要求主要停車檢修。報警信號的消除可通過操作電氣室門上的手動試車、手動復位按鈕使機構脫離報警位即可。初限位保護位置開關是初限位位置開關的后備，作用是控制傳動機構上升(復位)時的準確停車，同樣，未限位保護位置開關是未限位位置開關的后備，作用是控制傳動機構下降時的準備停車。
在脫機運行時，傳動機構應自動復位到初限位處，主機起動前，根據起動需要的阻值，傳動機構使動極板移動到一合適位置或初限位處允許起動，起動過程中，傳動機構按預定的程序下移（減小阻值)，起動完成液阻切除后，極板自動復位到初限位處為下次起動作好準備。傳動機構中的拖動電機過載—般只作為警示信號，如用戶另有要求，也可作為分閘信號使主機停車。
(4）電液箱
電液箱采用高分子聚合材料制作而成，耐高壓、耐腐蝕、耐磨損，使用壽命長。電液箱在柜內下部，箱內安裝有液體電阻的動、定極板，在主機起動過程中正是通過控制改變他們之間的間距來實現軟起動的，在停機斷電的情況下經常觀察液位高低，液面過低請注入清水（自來水)。電液箱是本裝置的核心之一，只有在箱體完好、狀態（包括液溫、液位）輸出正常、動定極板位置適宜，本柜才能輸出允許起動信號，主機才能完成起動合閘，關于允許起動信號所包含的全部條件將在使用及維護中進行介紹。
