一、概述

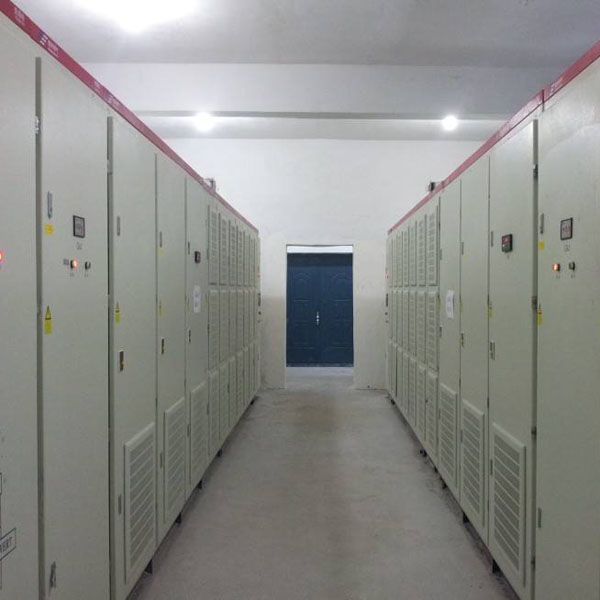

YBP變頻器的功率單元為模塊化設計，可以從機架上抽出，移動和更換，所有功率單元是完全一致的，如果某一單元由于故障而不能正常工作，可以在允許設備退出的時間用備用單元將其替換。即：在變頻停機高壓切斷的情況下，拔掉故障單元的四根光纖；用扳手卸下故障單元的R、S、T、U、V五根連線，拆下故障單元與軌道的固定螺絲，將故障單元輕輕拿下，按拆卸相反的順序將備用單元裝上并接好即可。更換一個單元的時間只需5分鐘，更換單元不須專用工具。逆變器側采用高開關頻率的IGBT器件，保證良好的輸出波形。
輸入側的隔離變壓器能保護電機不受共模電壓的影響。
整個變頻系統采用強迫風冷，冷卻系統可靠，平均無故障時間≧變頻裝置本身，每一套冷卻裝置方便，滿足變頻裝置的安全可靠地運行。
二、保護
變壓器進線接線端子足夠大，便于與進線電纜連接。變壓器柜內高壓引線導體能滿足發熱的允許值（＜65℃）
變壓器在各分接頭位置時，能承受線端突發短路的動，熱穩定而不產生任何損傷，變形及緊固件松動。每個功率單元帶兩相輸入熔斷器保護。
變頻裝置還具有以下保護功能：
過電壓保護：檢測每個功率模塊的直流母壓，如果超過額定電壓的115%，則變頻器保護。
過電流保護：電機額定電流的150%，立即保護。
欠電壓保護：檢測每個功率模塊的直流母線電壓，如果低于設定的數值，則變頻器保護。此保護實際上包括了對電網電壓負向波動的保護。
缺相保護：缺相保護設置在每個功率模塊上。當變頻輸入側掉相或功率模塊的保險熔芯熔化時，會發出信號并保護。
過載保護：電機額定電流的120%，每10分鐘允許1分鐘，超過則保護。此保護實際上包括對電網電壓正向波動的保護。
過熱保護：包括兩重保護：在變頻調速系統柜體內設置溫度檢測，當環境溫度超過預先設置值時，發信號，另外在主要的發熱元件，即整流變壓器和電力電子功率器件上放置溫度檢測，一旦超過極限溫度（變壓器130℃、功率器件80℃），則保護。
光纖故障保護：當控制器與功率模塊之間的連接光纖出現故障時，會發出報警信號并保護。
以上保障，均在中文用戶界面上指定故障確切位置，便于用戶采取對應措施。
三、工作原理及特點：

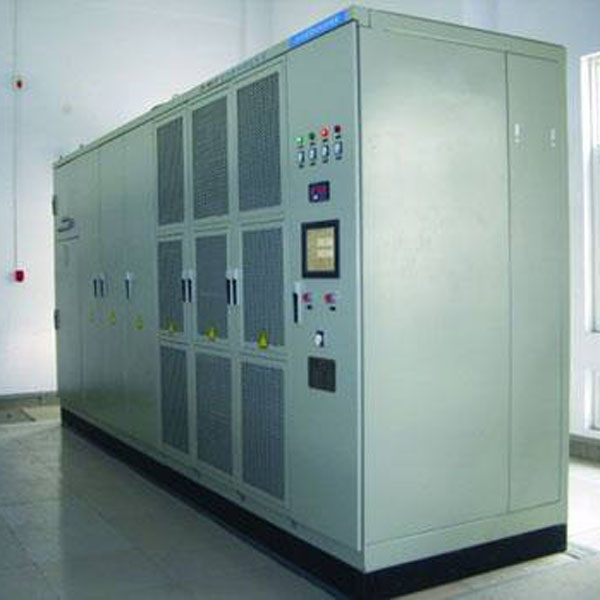

YBP高壓變頻調速系統采用直接“高-高“變換形式，為單元串聯多平石拓撲結構，主體結構由多組功率模塊串聯而成，從而由各組低壓疊加而產生需要的高壓輸出，它對電網諧波污染小，輸入諧波畸變小于3%，直接滿足IEEE519-1992的諧波抑制標準，輸入功率因數高，不必采用輸入諧波濾波器和功率因數補償裝置，輸出波形質量好，輸出電壓諧波畸變小于2%，不存在諧波引起的電機附加發熱和轉矩脈動，噪音，輸出dv/dt,共模電壓等問題，不必加輸出濾波器，就可以使用普通的異步電機，變頻裝置10KV裝置，每個系統共有24個功率單元，每8個功率單元串連構成一相。
功率單元：
每個功率單元分別由輸入變壓器的一組副邊供電，功率單元之間及變壓器二次繞組之間相互絕緣，二次繞組采用星形折邊接法，實現多重化，以達到降低輸入諧波電流的目的。每個功率單元結構上完全一致，可以互換。
