靜止式進相器串接在電機轉子回路中，通過改變轉子電流與轉子電壓的相位關系，進而改變電機定子電流與電壓的相位關系，達到提高電機自身的功率因數、降低電機定子電流的目的。這種方式，大大改善了電機的運行狀況，顯著降低了電機自身的損耗。目前廣泛應用于各行業高低壓交流繞線異步電動機的無功功率就地補償及建材、冶金等行業的球磨機、水泵等設備上。



　　進相器，進相機，進相器原理圖，進相器圖片



　　進相器工作原理圖



　　進相器接線圖：

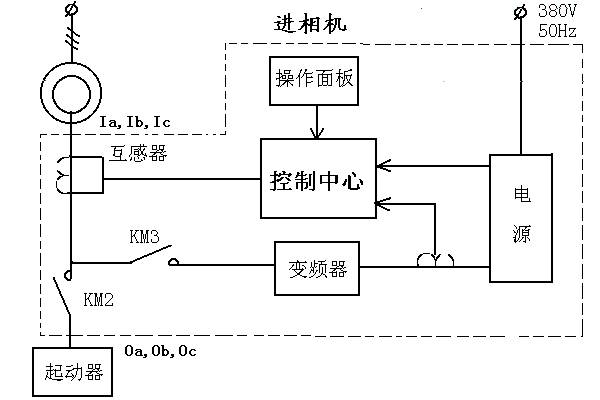

　　LP靜止進相器接線圖



　　LP靜止進相器通過檢測電機轉子回路電流的變化,經過控制器的智能化處理,能自動跟蹤電機轉速的變化，控制變頻器把50Hz的交流市電轉變成與異步電動機的轉子電流頻率相同的電勢EF，施加到繞線式異步電動機的轉子繞組上，以改變電機的轉子和定子電流的相位。使異步電動機的功率因數明顯提高（如圖2所示），從電網吸取的無功功率大大減少,定子電流大幅度降低。



　　



　　a.不接進相器                         b.接入進相器

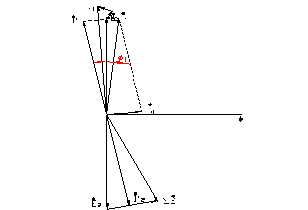

　　異步電動機電流相量圖



　　進相器補償特性



　　LP系列型靜止進相器的補償特性如圖示：



　　隨著補償電壓的逐步升高，定子側的無功功率逐漸減小，功率因數逐步上升，定子電流逐漸減小。當補償電壓高到一定值后，定子側的無功功率減小到接近于零，功率因數上升到近似于1，而電機的輸出功率維持不變。
