多合一高壓固態軟起動柜

發布時間:2023-01-02

瀏覽量:0

發布人:源創大白

隨著電氣行業的發展,現在的高壓固態軟起動柜已經實現了多合一,也就是多種功能模塊集成在一起。


要知道一個完整系列的高壓固態軟起動柜是一個標準的電機起動控制器,用來保護和控制中、高壓交流電機。完整的組件包括:隔離開關、保險絲、主真空接觸器、控制變壓器、控制模塊、可控硅模塊、高壓真空旁路接觸器。軟起動部分僅包括:控制模塊、可控硅模塊、高壓真空旁路接觸器。


如此復雜的組件安裝在一起,既要保障相互之間運行的安全,還要便于后期工作人員的操作維護,所以高壓固態軟起動柜也經歷了很多次的市場淘汰和革新,在外形結構上也有了極大的變化!

多合一高壓固態軟啟動柜640x480


不過不管功能結構如何組裝,其工作原理是不變的。

在當下電氣行業中,只要是固態軟啟動設備,主回路基本上采用的都是晶閘管,然后通過逐漸改動晶閘管的導通角來抬升電壓,完成對電機的結束和發起進程。

為了滿足不同行業的電機需求,固態軟啟動設備又分低壓和高壓。


它們的基本原理差不多,不同的是高壓固態軟啟動柜在高壓環境下工作,各種電氣元器件的絕緣功用一定要好,電子芯片的抗煩擾才干要強。

另外高壓固態軟啟動柜中必要有一個高性能的主控單元,以滿足對信號的及時和迅速處理,因此這個主控單元一般選用高性能的DSP芯片。

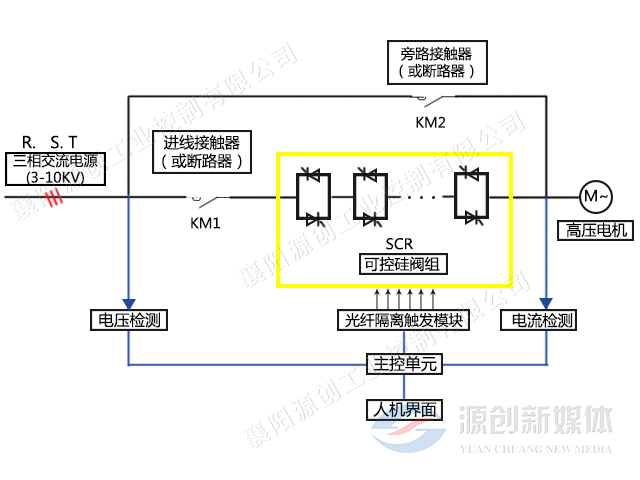

高壓固態軟啟動柜中,由于如今單只高壓晶閘管的耐壓強度不高,所以有必要由多個高壓晶閘管串聯進行分壓(如下圖)。


軟起動裝置檢測到外部起動命令時,由微處理器檢測到同步信號后,對主回路可控硅相位角觸發進行控制,逐漸增加電機端的電流和電壓,從而平滑起動電機。在此過程中,RC濾波阻容吸收單元吸收可控硅反向關斷時的尖峰電壓;均壓電阻擎制可控硅電壓,保證串聯回路中每只可控硅電壓相等。光纖觸發保證了控制器與高壓可控硅之間的電氣隔離,同時保證了觸發信號不受電磁干擾。


注:在選配晶閘管上,有必要保證每一相的晶閘管參數盡可能的一致,并且每一相晶閘管的RC濾波電路的元件參數盡可能一致。因為晶閘管的功率參數不一致,會致使晶閘管啟停時間不一致,造成個別相晶閘管超額,然后致使晶閘管的損壞。


現在市面上的高壓固態軟起動柜都很內卷,生產廠家都在努力節約設備空間,分離高低壓區域為了更安全,降低發熱和噪音,提供多重保護,遠程控制等等。

所以如果有需要用到軟起動的朋友,不妨試試固態軟起動,價格雖然貴了那么一點,不過是真的好用,光看行業內卷就知道了。
