1、起動器運動過程

 當起動器收到主機一次合閘信號，起動指示燈亮，允許起動指示燈滅，伺復電機轉動，帶動極板向下移動，使串入主機轉子回路的電阻減小，主機轉速升高。當電阻減到小時，伺復電機停轉，極板停止移動。星點短接接觸器閉和，主機起動完畢，運行指示燈亮，起動指示滅。

當主機停機時，一次合閘信號消失，起動器復位指示燈亮，運行指示燈滅，伺復電機反向轉動，帶動極板向上移動，使串入主機轉子回路的電阻增大。當電阻增至大時，伺復電機停轉，極板停止移動，允許起動指示燈亮，復位指示燈滅。等待下一次主機起動。

 2、起動器操作方法

⑴ 通電前檢查柜內電路接線有無松脫，盤車檢查機械傳動裝置有無卡滯現象，液位是否正常，確認無誤后方可通電：

⑵ 合上空氣斷路器，正常時，盤面上“電源”指示燈、“允許起動”指示燈亮，表明此時時入就緒狀態，電機可以起動；

⑶ 在就緒狀態下，當主機控制部分發出起動信號后，起動器伺服電機帶動極板運行，盤面上“起動”指示燈點亮，同時保護用計時器開始計時；

⑷ 極板運行到位后，轉子短接接觸器吸合，進入運行狀態，此時盤面上“起動”指示燈滅，“運行”指示燈亮；

⑸ 若極板運行時間超時，控制電路自動切斷伺服電機回路，同時向主機發出“故障停機”信號，等候人工干預。

⑹ 以上5個步驟僅1、2由人工處理，其余均為自動，需要說明的是：本起動器進入就緒狀態后，是否起動僅取決于主機給出的信號，無需人工操作。如有特殊情況需要停機，可按下盤面上的停止按鈕（根據用戶要求設置，切斷定子側電源）。

⑺ 時間繼電器的整定：用秒表測出動極板從起始位置運行到上限時的時間S，然后用S+2秒設定時間繼電器。

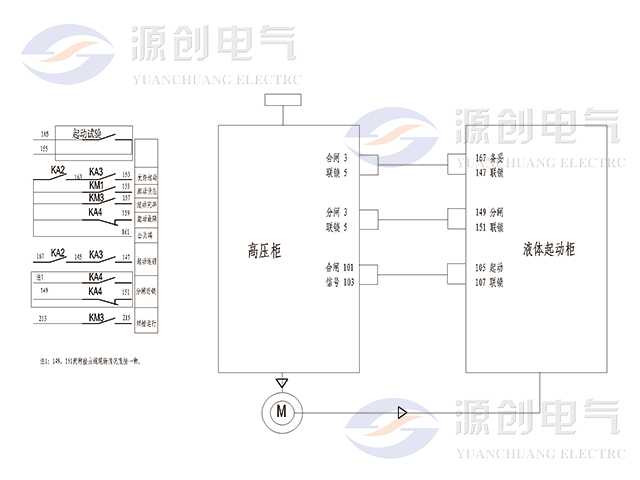

⑻ 與主機聯鎖的觸點信號見附圖。
